La bonne dimension et la bonne inclinaison pour une voile d’ombrage
Mesurer pour une voile d’ombrage paraît simple, et ça l’est, à condition de bien faire trois choses : laisser assez d’espace de tension, placer correctement les points de fixation et donner à la voile une inclinaison suffisante.
Si vous le faites, votre voile reste tendue, l’eau s’évacue et la toile coupe le vent au lieu de claquer. Dans ce guide, vous trouverez l’espace nécessaire pour une dimension standard, la méthode de mesure pour une voile sur mesure et l’inclinaison à respecter.
Exposez-nous votre situationCe que vous trouverez ci-dessous
Commencez par la question de savoir si vous travaillez avec une dimension standard ou avec une voile sur mesure. Le reste du guide en découle.
Une voile d’ombrage dans une dimension standard
Vous souhaitez une voile dans une dimension standard ? Il est alors important de disposer d’assez d’espace libre pour installer la voile et la mettre correctement en tension. Vous pouvez aussi procéder à l’inverse : partir de l’espace disponible et vérifier quelle dimension standard s’y adapte.
Avec une dimension standard, les mesures de la voile sont fixes. Ce sont donc les points d’ancrage que vous adaptez à la voile, et non l’inverse.
De combien d’espace libre avez-vous besoin ?
Entre chaque coin de la voile et son point d’ancrage, comptez :
La distance peut varier d’un coin à l’autre, tant que vous restez partout dans ces limites.
Ces 35 cm minimum vous sont nécessaires pour pouvoir tendre correctement la voile. Si vous placez le point d’ancrage à plus de 100 cm du coin, la tension devient trop longue : par vent fort, la voile peut bouger et claquer davantage, avec un risque accru de dégâts sur la toile ou sur l’ancrage.
Une voile de 400 x 400 cm
Une voile d’ombrage de 400 x 400 cm a besoin d’un espace d’au moins 470 x 470 cm et de 550 x 550 cm au maximum :
Sur le dessin, la voile est fixée à 35 cm des poteaux du côté gauche et à 100 cm du côté droit. Les distances entre les points d’ancrage deviennent alors :
Ancrage avec des poteaux à 90° ou 80°
Vous utilisez des poteaux existants ? Les points d’ancrage sont alors déjà définis. Vérifiez dans ce cas s’ils se trouvent à la bonne distance pour pouvoir tendre correctement la voile choisie.
Vous installez de nouveaux poteaux ? La bonne position dépend alors de l’angle d’inclinaison : à la verticale à 90° ou inclinés vers l’extérieur à 80°. Cela vaut aussi bien pour les poteaux en aluminium que pour ceux en bois, et aussi bien pour une dimension standard que pour une voile sur mesure.
Poteau à 90°
Un poteau en aluminium ou en bois placé à la verticale, à 90°, se situe à 35 cm au minimum et à 100 cm au maximum du coin de la voile. Cet espace vous est nécessaire pour tendre correctement la voile.
Si vous ne respectez pas cette distance, soit la voile n’est pas assez tendue, soit la tension devient si longue que la voile se met à bouger par vent.
Poteau à 80°
Un poteau en aluminium ou en bois incliné vers l’extérieur à 80° peut être posé avec le pied plus près des dimensions de la voile. L’inclinaison crée, à hauteur du point de fixation, environ 35 cm de distance supplémentaire.
Le pied du poteau peut ainsi se trouver à l’aplomb du coin de la voile, ou 75 cm plus loin vers l’extérieur au maximum.
Une voile d’ombrage sur mesure
Nos voiles en dimensions standard conviennent à beaucoup de situations, mais pas à toutes. Avec une voile d’ombrage sur mesure, nous adaptons la forme et les dimensions aux points d’ancrage disponibles. Idéal pour une configuration irrégulière ou lorsque vous voulez que la voile épouse l’espace le plus précisément possible.
Dans la mesure du possible, nous dessinons la voile au plus près des points d’ancrage, avec une distance minimale de 35 cm entre la voile et chaque point. Ce n’est que lorsqu’il n’y a pas d’autre solution que nous adaptons la longueur de la tension pour franchir de plus grandes distances. La différence avec une dimension standard : là, vous déplacez les points ; ici, c’est la voile qui s’adapte.

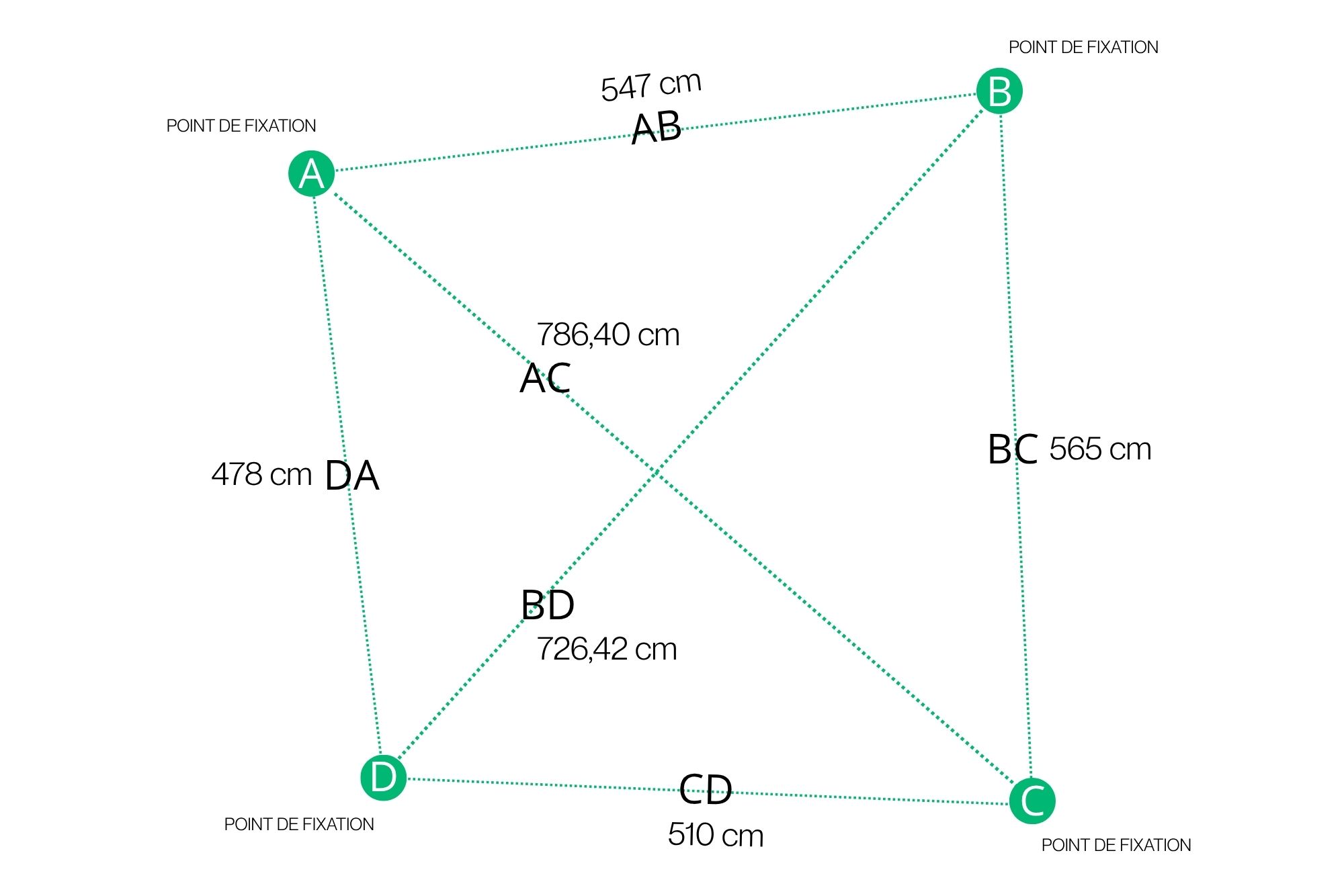

A–B 547 cm | B–C 565 cm | C–D 510 cm | D–A 478 cm
Les différences de hauteur déterminent aussi l’inclinaison et la forme finale de la voile.
A 300 cm | B 225 cm | C 290 cm | D 235 cm
A–C et B–D servent de contrôle : si elles ne correspondent pas aux autres mesures, il y a une erreur de mesure quelque part.
Pas d’instrument de mesure adapté ? Demandez un mètre ruban ci-dessous.
Vérifiez vos mesures
Saisissez les distances entre vos points d’ancrage (en cm). L’aide au calcul vérifie si vos mesures forment une figure valable, calcule la diagonale et la surface, et les compare à votre propre mesure de contrôle.
Nos voiles vont jusqu’à 700 cm par côté pour un triangle et 800 cm pour un quadrilatère, avec une surface maximale de 49 m². Vous dépassez ces valeurs ou vous êtes en dessous de 250 cm ? Il existe toujours une solution, mais il vaut mieux l’examiner ensemble.
Déterminer la bonne inclinaison
Une voile d’ombrage offre une ombre agréable, mais elle doit aussi supporter la pluie et le vent. L’inclinaison y est déterminante : avec le bon angle, l’eau s’évacue, la charge de vent diminue et la voile reste plus tendue.
Vous trouverez ci-dessous les options, de la pose à plat aux deux façons d’incliner une voile à quatre coins.
Voile d’ombrage à plat
Une voile posée à plat est possible, mais uniquement dans des conditions idéales : journées ensoleillées, peu ou pas de vent et aucun risque de pluie. La pose paraît nette et moderne, mais sans inclinaison l’eau de pluie ne peut pas s’évacuer. Cela provoque une accumulation d’eau et une charge inutile sur la voile et les points de fixation.
Nous ne recommandons donc une pose à plat que pour des installations temporaires ou sous un climat sec. Si vous voulez que votre voile dure longtemps et reste performante, une pose inclinée est toujours le meilleur choix.
Risque d’accumulation d’eau
Avec une pose à plat, l’eau s’accumule rapidement dès qu’il pleut. Même les tissus ajourés ne laissent pas passer l’eau assez vite, et les tissus imperméables ne laissent rien passer du tout.
Il se forme ainsi des poches d’eau qui sollicitent excessivement la voile et peuvent provoquer des déchirures. Une poche de quelques centimètres de profondeur pèse déjà des dizaines de kilos. C’est à éviter en toutes circonstances.
La bonne inclinaison
Une voile d’ombrage s’installe de préférence avec une inclinaison de 25 cm par mètre linéaire, mesurée du point le plus haut au point le plus bas.
Une voile de 4 x 4 m se pose donc au mieux avec deux points de fixation hauts à 3 m et deux points bas à 2 m — soit un abaissement de 4 × 25 cm. Vous obtenez ainsi une bonne évacuation de l’eau et une tension optimale de la voile.
Calculez ces hauteurs avant de choisir vos poteaux. Une voile de 6 x 6 m demande 150 cm de dénivelé : avec des poteaux de 3 mètres, votre point le plus bas se retrouverait à seulement 150 cm. Dans ce cas, choisissez plutôt des poteaux de 4 mètres.
Différentes configurations d’inclinaison
Avec une voile triangulaire, c’est simple : vous abaissez un coin et l’inclinaison est là.
Avec une voile à quatre coins, vous avez deux options. Vous abaissez deux points de fixation du même côté, ou vous abaissez deux coins opposés. Avec cette seconde option, vous répartissez le dénivelé sur les deux points et vous devez donc descendre moins bas.
- Deux points bas du même côté | pour 4 x 4 m : deux points à 300 cm, deux à 200 cm
- Deux points bas en diagonale opposée | pour 4 x 4 m : deux points à 300 cm, deux à 250 cm
Eau et vent
Tenez compte, lors de la pose, des facteurs extérieurs comme le vent et la pluie. La direction dominante du vent est ce qui compte le plus.
Placez de préférence le ou les points les plus bas dans la direction où souffle le vent, et non à contre-courant. Vous réduisez ainsi la pression du vent sur la voile et vous évitez que la pluie ne soit poussée en dessous.
Veillez aussi à ce que la voile soit toujours bien tendue. Une voile mal tendue claque par vent fort et transmet des à-coups au matériel de fixation : la voile peut se déchirer ou les points d’ancrage peuvent se desserrer. Plus la voile est tendue, mieux elle coupe le vent et plus elle dure.
Questions fréquentes sur la dimension et l’inclinaison
Quel espace laisser entre les poteaux et la voile, quelle inclinaison prévoir et que faire si votre surface n’est pas parfaitement carrée ? Les réponses aux questions que l’on nous pose le plus souvent sur la prise de mesures d’une voile d’ombrage.
Comptez par coin 35 cm au minimum et 100 cm au maximum entre la voile et le point d'ancrage. Pour une voile de 400 x 400 cm, il vous faut donc au moins 470 x 470 cm et au maximum 600 x 600 cm. Cet espace n'est pas une marge, c'est la place dont vous avez besoin pour tendre correctement la voile.
Un poteau vertical (90°) se place à 35 à 100 cm du coin de la voile. Un poteau incliné vers l'extérieur (80°) gagne environ 35 cm à hauteur du point de fixation : son pied peut alors se trouver à l'aplomb du coin de la voile, ou 75 cm plus loin vers l'extérieur au maximum.
Comment déterminer la bonne dimension pour votre voile d’ombrage ?
La dimension d’une voile d’ombrage n’est pas celle de la surface que vous voulez couvrir. Entre chaque coin de la voile et le point d’ancrage, il vous faut de la place pour tendre la voile : 35 cm au minimum et 100 cm au maximum. Une voile de 400 x 400 cm demande donc un espace d’au moins 470 x 470 cm et de 600 x 600 cm au plus.
Cet espace de tension n’est pas une marge que vous pouvez supprimer. Fixée trop près du poteau, la voile ne sera jamais tendue ; avec trop d’espace, la tension devient si longue que la voile se met à bouger par vent. Mesurez donc toujours d’abord l’espace disponible, et choisissez la dimension ensuite.
Où placer les poteaux de votre voile d’ombrage ?
La position de vos poteaux dépend de l’angle auquel vous les posez. Un poteau vertical (90°) se place à 35 à 100 cm du coin de la voile. Un poteau incliné vers l’extérieur (80°) gagne environ 35 cm à hauteur du point de fixation : son pied peut alors se trouver à l’aplomb du coin de la voile, ou 75 cm plus loin vers l’extérieur au maximum.
Vous travaillez avec une façade existante, une platine murale ou un ancrage au sol plutôt qu’avec des poteaux ? La même règle s’applique : le point de fixation se situe à 35 à 100 cm du coin de la voile.
Quelle inclinaison faut-il pour une voile d’ombrage ?
Une voile d’ombrage ne se pose jamais à plat. Comptez 25 cm d’inclinaison par mètre linéaire, mesurés du point le plus haut au point le plus bas. Pour une voile de 4 x 4 m, cela signifie deux points de fixation à 3 m et deux à 2 m.
Sans inclinaison, l’eau stagne dans le pli le plus bas lors d’une forte averse. Une telle poche pèse vite des dizaines de kilos, déforme la voile et sollicite les points de fixation. Sur une voile imperméable, l’inclinaison est la seule chose qui évacue l’eau ; sur une voile ajourée, la majeure partie de l’eau traverse le tissu, mais l’inclinaison reste nécessaire pour la tension et pour le reste de l’eau.
Faire fabriquer une voile d’ombrage sur mesure
Si votre surface n’est ni carrée ni rectangulaire, nous fabriquons la voile sur mesure. Dans notre propre atelier en Belgique, nous coupons et cousons chaque voile sur mesure selon les dimensions que vous nous transmettez.
Ce dont nous avons besoin :
Mesurez de préférence avec un mètre ruban ou un télémètre laser. Vous hésitez sur vos mesures ou sur la dimension dont vous avez besoin ? Contactez-nous via le formulaire ci-dessous — nous refaisons le calcul avec vous.
Réponse directe
Faites vérifier vos mesures
Transmettez-nous vos dimensions, un croquis ou quelques photos de vos points de fixation. Nous vérifions les cotes, l’espace de tension et l’inclinaison avant que vous ne commandiez. Pas d’instrument de mesure adapté ? Demandez ici un mètre ruban, et nous verrons ensemble comment vous aider.
